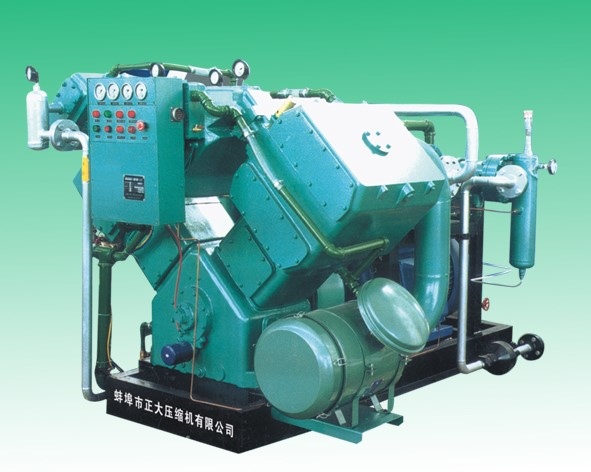

VW系列空气压缩机结构形式为V型、水冷、无油润滑活塞式。

　　．机组由压缩机主机、电机、联轴器、管路系统、自动控制系统和辅助设备组成。

　　VW系列无油润滑压缩机系国内目前先进的技术，采用新一代控制系统，可使压缩机运行更加安全可靠，具有结构简单、运转平稳、噪音低、操作方便、安全可靠等特点，该机组排气温度低，具有油压低可以先报警后停机，水压低可以先报警后停机，压缩机超压也可先报警后停机，对气体无污染、无泄漏等特点……

　　WF型、VF型中高压压缩机，采用电机或柴油机驱动，机组通过曲轴、连杆机构将旋转运力变为活塞式往复直线运动使容积周期变化而完成进气、压缩、排气全过程。

　　柴油机驱动的移动式空压机：由压缩机、柴油机、储气罐、蓄电池等组成，安装在四个轮胎的机架上，前轮设有牵引和转向机构，轻便灵活并设有罩壳。

　　电动固定式：由压缩机、电动机、自藕减压启动器、固定底架等组成。

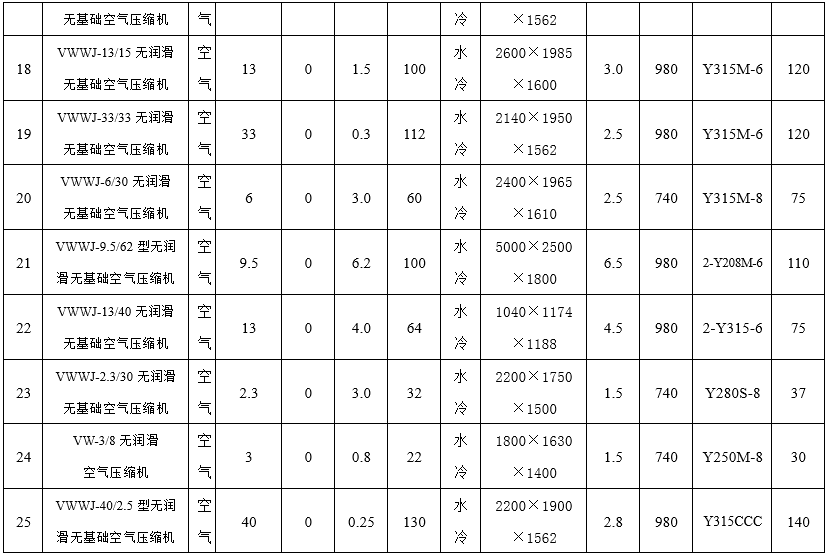

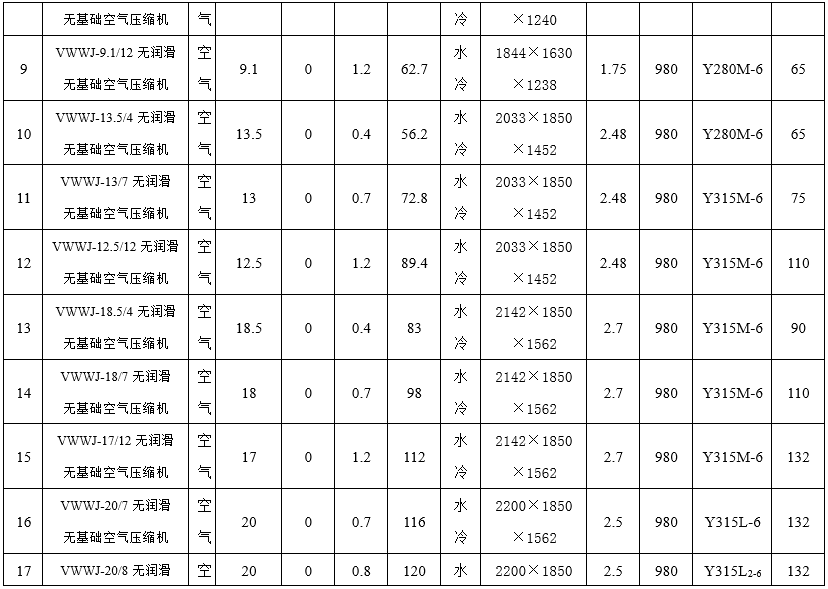

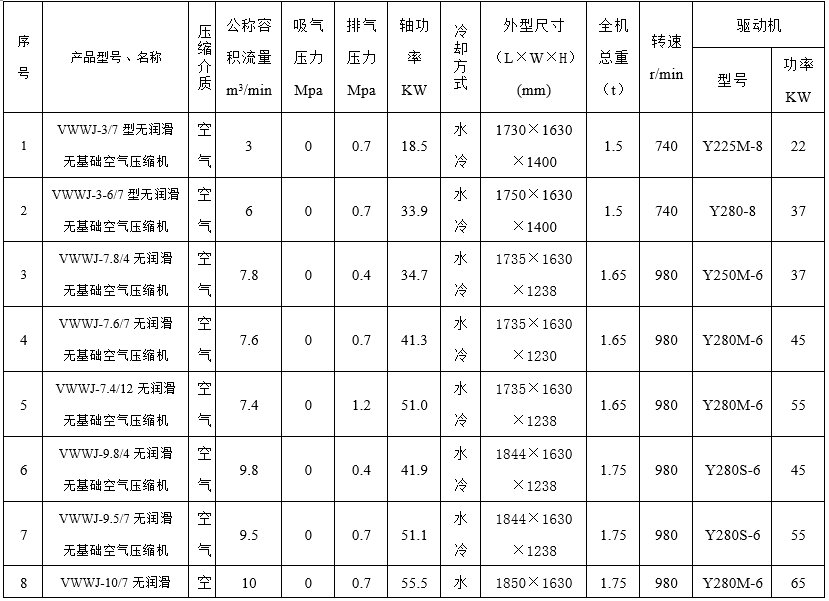

VW型空气压缩机技术参数
